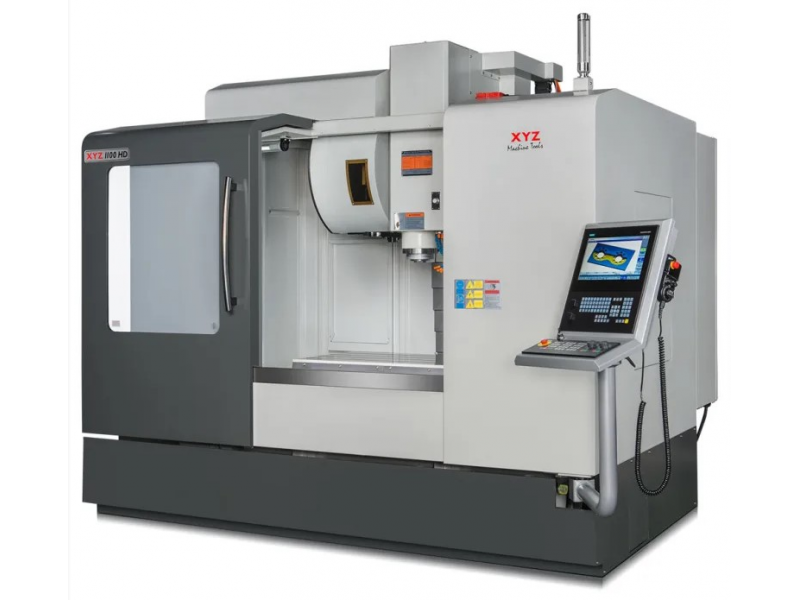

| XYZ 400 UMC | XYZ 800 HD | XYZ 1100 HD | |
|---|---|---|---|
| Fahrweg X-Achse | 800 mm | 800 mm | 1100 mm |
| Fahrweg Y-Achse | 600 mm | 500 mm | 610 mm |
| Fahrweg Z-Achse | 510 mm | 510 mm | 610 mm |
| Neigungswinkel B-Achse | +110° / -90° (30 U/min) | ||
| Verfahrbereich C-Achse | 360° (30 U/min) | ||
| Tischgrösse (L×B) | - | 920 x 480 mm | 1200 x 600 mm |
| Durchmesser Rundtisch | 400 mm | - | - |
| Abstand Spindelnase / Tisch | 90 - 600 mm | 100 - 610 mm | 150 - 760 mm |
| Tischbelastung max. | 250 kg | 900 kg | 1500 kg |
| T-Nuten Anzahl / Breite | 5 / 14 mm | 4 / 16 mm | 4 / 18 mm |
| T-Nuten Abstand | 63 mm | 100 mm | 125 mm |
| Spindelantrieb | 25.7 kW | 21 kW | 21 kW |
| Spindel-Drehzahl | 12000 U/min (15000 Opt.) | 10000 U/min (12000 Opt.) | 10000 U/min (12000 Opt.) |
| Spindel-Konus | BBT40 (optional SK40) | BT40 (optional SK & Cat) | BT40 (optional SK & Cat) |
| Werkzeugwechsler Typ | Arm Typ | Arm Typ | Arm Typ |
| Werkzeug-Plätze Anzahl | 30 | 24 | 30 |
| Max. Werkzeugdurchmesser | 80 mm | 78 mm | 78 mm |
| Max. Werkzeuggewicht | 7 kg | 8 kg | 8 kg |
| Eilgang / Vorschub X,Y | 32000 mm/min | 1-24000 mm/min | 1-24000 mm/min |
| Eilgang / Vorschub Z | 32000 mm/min | 1-24000 mm/min | 1-24000 mm/min |
| Zentralschmierung | Ja, Automatisch | Ja, Automatisch | Ja, Automatisch |
| Führungsbahn Typ | Linear Kugel Führungen | Flach-Führungen | Flach-Führungen |

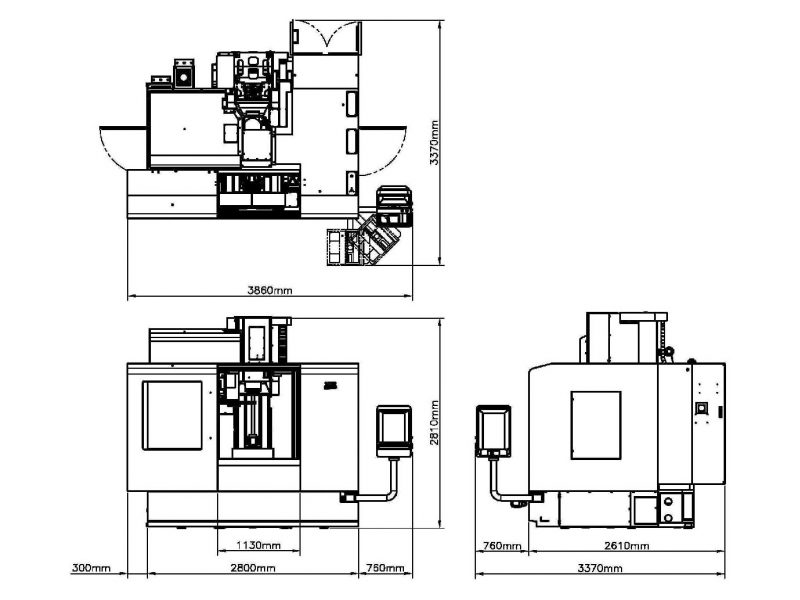

| Abmessung L×T×H | 2300 x 2340 x 3120mm | 2440 x 3190 x 2690 mm | 3250 x 3500 x 2810 mm |
| Maschinengewicht | 7200 kg | 4400 kg | 7000 kg |
| Abstand Spindelmitte / Z-Führungsbahn | 550 mm | 675 mm | |
| Abstand Tischmitte / Z-Führungsbahn | 300 - 800 mm | 360 - 970 mm | |
| Drehzahlbereich | 5 - 10`000 U/min (opt. 12`000) | 5 - 10`000 U/min (opt. 12`000) | |
| Werkzeugwechselzeit Wkz zu Wkz | 2,5 Sec | 2,5 Sec | |
| Kugelgewindespindeln | 40 mm / 10mm Steigung | 40 mm / 12mm Steigung | |
| AC-Digital-Servomotoren max. Drehmoment | X = 8.5 Nm / Y = 8.5 Nm / Z = 12 Nm | X = 20 Nm / Y = 20 Nm / Z = 20 Nm | |
| Kühlmitteltank Füllmenge | 150 Liter | 240 Liter |
