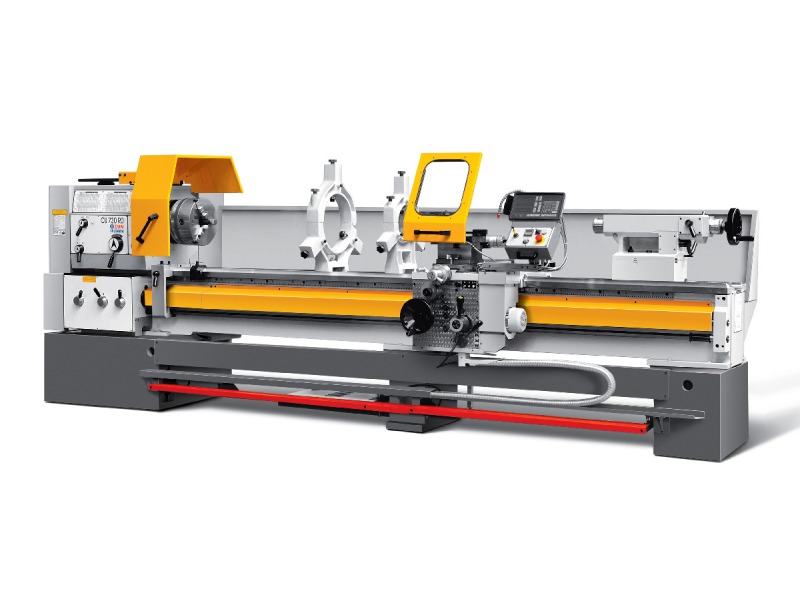

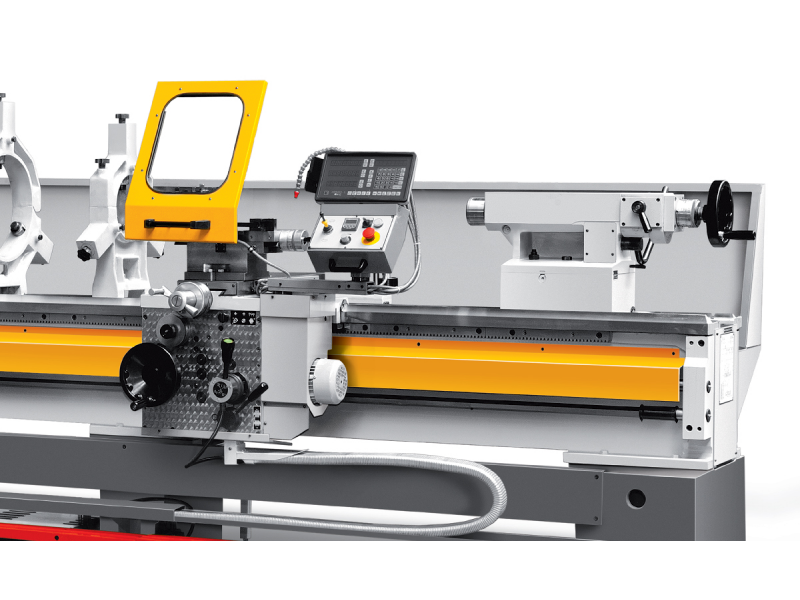

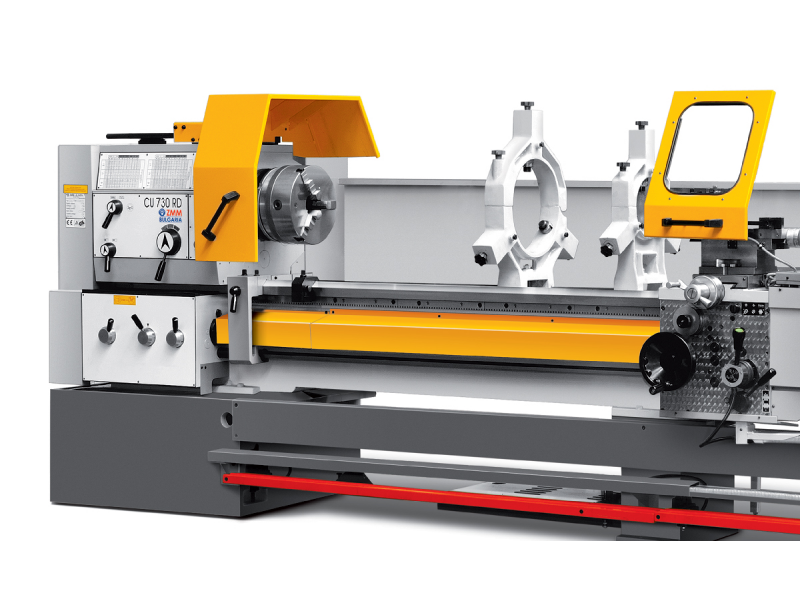

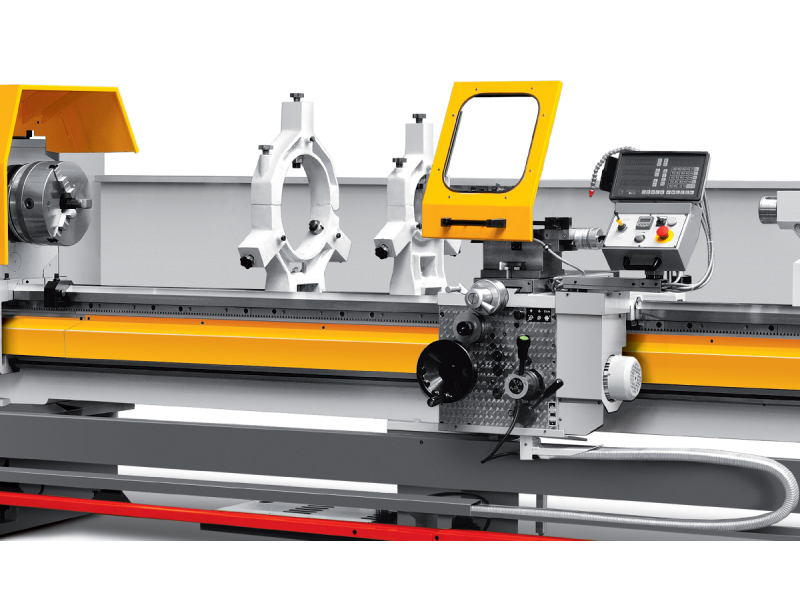

Drehmaschine ZMM CU730RD / 3000

Die ZMM CU730 RD Spitzen-Drehmaschine des bulgarischen Herstellers ZMM ist eine äußerst stabile und langlebige Maschine, die häufig zur Einzelteilfertigung langer und schwerer Teile im Unterhalts- und Reparatur-Sektor eingesetzt wird. Die Drehspindel mit einer 103mm Bohrung wird mit einem kräftigen stufenlos regelbaren 11kW Motor über ein 3-Gang Getriebe angetrieben.

Standardausführung:
- Schweres, stabiles Maschinenbett aus stark verripptem Grauguss.
- Doppel-V-Führungen, induktiv gehärtet und präzisionsgeschliffen.
- Robustes Getriebe mit gehärteten und geschliffenen Zahnrädern im Ölbad.
- Stufenlose Drehzahlwahl und konstante Schnittgeschwindigkeit (CSS)
- Mechanische Vorschübe in Längs- und Querachse.
- Elektrischer Eilgang in Längs- und Querachse.
- Gewindevorschübe für metrisch, Zoll-, Modul- und DP-Gewinde.
- Spindelkopf nach DIN 55027.

Technische Daten:



Drehdurchmesser über Bett	730 mm
Spitzenweite	3000 mm
Spitzenhöhe	365 mm
Spindelbohrung	103 mm
Drehdurchmesser über Querschlitten	500 mm
Drehdurchmesser in Kröpfung	930 mm
Bettbreite	400 mm
Spindelaufnahme / DIN55027	11
Spindelbohrung	103 mm
Spindeldrehzahl stufenlos in Schaltstufen	3
Spindeldrehzahl stufenlos	16-63; 63-250; 315-1250 U/min
Vorschubanzahl	120
Längsvorschub	0.04 - 12 mm/U
Quervorschub	0.02 - 6 mm/U
Gewindeanzahl	64
Gewinde metrisch Bereich	0.5 – 120 mm
Gewinde Zoll Bereich	0.02 - 6 Gänge/"
Gewinde Modul Bereich	0.125 - 30
Gewinde DP Bereich	240 - 1
Verstellbereich Querschlitten	390 mm
Verstellbereich Oberschlitten	130 mm
Reitstock Pinolendurchmesser	90 mm
Reitstock Aufnahme	5 MK
Reitstock Pinolenweg	230 mm
Motorleistung	11 kW
