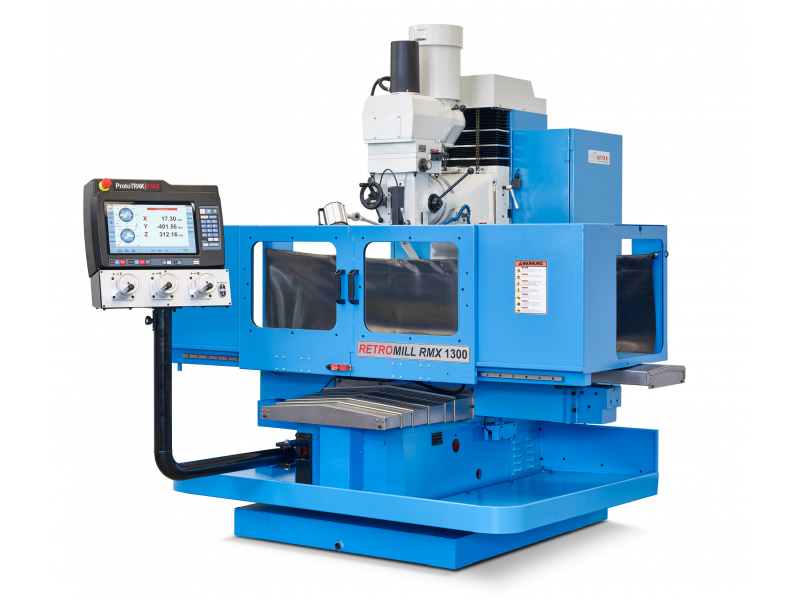

RETROMILL RMX 1300 H Bett Bohr-Fräsmaschine

Technische Daten Optionen Steuerung Zubehör Videos Downloads

	RETROMILL RMX 750 Bett Bohr-Fräsmaschine	RETROMILL RMX 1000 Bett Bohr-Fräsmaschine	RETROMILL RMX 1000 H Bett Bohr-Fräsmaschine	RETROMILL RMX 1300 Bett Bohr-Fräsmaschine	RETROMILL RMX 1300 H Bett Bohr-Fräsmaschine	RETROMILL RMX 1500 Bett Bohr-Fräsmaschine
Fahrweg X-Achse	750 mm	1010 mm	1010 mm	1310 mm	1310 mm	1500 mm
Fahrweg Y-Achse	400 mm	430 mm (480 mm)1	430 mm (480 mm)1	430 mm (480 mm)1	430 mm (480 mm)1	600 mm
Fahrweg Z-Achse	610 mm	600 mm	750 mm	600 mm	750 mm	750 mm
Fahrweg Pinole	125 mm	125 mm	125 mm	125 mm	125 mm	125 mm
Tischgrösse (L×B)	1270 × 320 mm	1270 x 400 mm	1270 x 400 mm	1500 x 400 mm	1500 x 400 mm	1700 x 470 mm
Abstand Spindelmitte / Z-Führungsbahn	480 mm	525 mm	525 mm	525 mm	525 mm	650 mm
Abstand Spindelnase / Tisch	600 mm	0-600 mm	50-850 mm	0-600 mm	50-850 mm	850 mm
Abstand Tischmitte / Z-Führungsbahn	395 mm	445 mm	445 mm	445 mm	445 mm	550 mm
Tischbelastung max.	600 kg	800 kg	800 kg	800 kg	800 kg	800 kg
Maschinentisch-Höhe	990 mm	850 mm	850 mm	850 mm	850 mm	860 mm
T-Nuten Anzahl / Breite	4 / 16 mm	5 / 16 mm	5 / 16 mm	5 / 16 mm	5 / 16 mm	6 / 16 mm
T-Nuten Abstand	63 mm	63 mm	63 mm	63 mm	63 mm	63 mm
Fräskopf schwenkbar links / rechts	45°	45°	45°	45°	45°	45°
Pinolen Durchmesser	100 mm	100 mm	100 mm	100 mm	100 mm	100 mm
Pinolen Vorschübe	mechanisch, 0.04, 0.08, 0.15 mm/U	0.04, 0.08, 0.15 mm/U	0.04, 0.08, 0.15 mm/U	0.04, 0.08, 0.15 mm/U	0.04, 0.08, 0.15 mm/U	0.04, 0.08, 0.15 mm/U
Spindelantrieb	5.5 kW	5.5 kW	5.5 kW	5.5 kW	5.5 kW	5.5 kW
Spindel-Drehzahl	40 - 5000 U/min	40 - 5000 U/min	40 - 5000 U/min	40 - 5000 U/min	40 - 5000 U/min	40 - 5000 U/min
Spindel-Konus	SK40	SK40	SK40	SK40	SK40	SK40
Drehzahlbereich	2 Stufen 40-600 ; 300-5000 U/min.	2 Stufen 40-600 ; 300-5000 U/min.	2 Stufen 40-600 ; 300-5000 U/min.	2 Stufen 40-600 / 300-5000 U/min.	2 Stufen 40-600 / 300-5000 U/min.	2 Stufen 40-600 / 300-5000 U/min.
Eilgang / Vorschub X,Y	1-10'000 mm/min	1-10'000 mm/min	1-10'000 mm/min	1-10'000 mm/min	1-10'000 mm/min	1-10'000 mm/min
Eilgang / Vorschub Z	1- 6'000 mm/min	1- 6'000 mm/min	1- 6'000 mm/min	1- 6'000 mm/min	1- 6'000 mm/min	1- 6'000 mm/min
Kugelgewindespindeln	X,Y, Z 32 x 5 vorgespannt	X ,Y, Z 32 x 5 vorgespannt	X ,Y, Z 32 x 5 vorgespannt	32 x 5 Vorgespannt	32 x 5 Vorgespannt	32 x 5 Vorgespannt
AC Servo-Motoren Grösse	.75 kW	1kW	1kW	1kW	1kW	2kW
Zentralschmierung	2 Liter Automatisch	2 Liter Automatisch	2 Liter Automatisch	2 Liter Automatisch	2 Liter Automatisch	2 Liter Automatisch
Führungsbahn Typ	Gehärtet, geschliffen	Gehärtet, geschliffen	Gehärtet, geschliffen	Gehärtet, geschliffen	Gehärtet, geschliffen	Gehärtet, geschliffen
Kühlmittelpumpe	0.09 kW	0.09 kW	0.09 kW	0.09 kW	0.09 kW	0.37 kW
Kühlmitteltank Füllmenge	60 liter	60 liter	60 liter	60 liter	60 liter	70 liter
Abmessung L×T×H	1710 x 1650 x 2170 mm	2250 x 2000 x 2100 mm	2250 x 2000 x 2400 mm	2500 x 2000 x 2100 mm	2500 x 2000 x 2400 mm	2700 x 2000 x 2400 mm

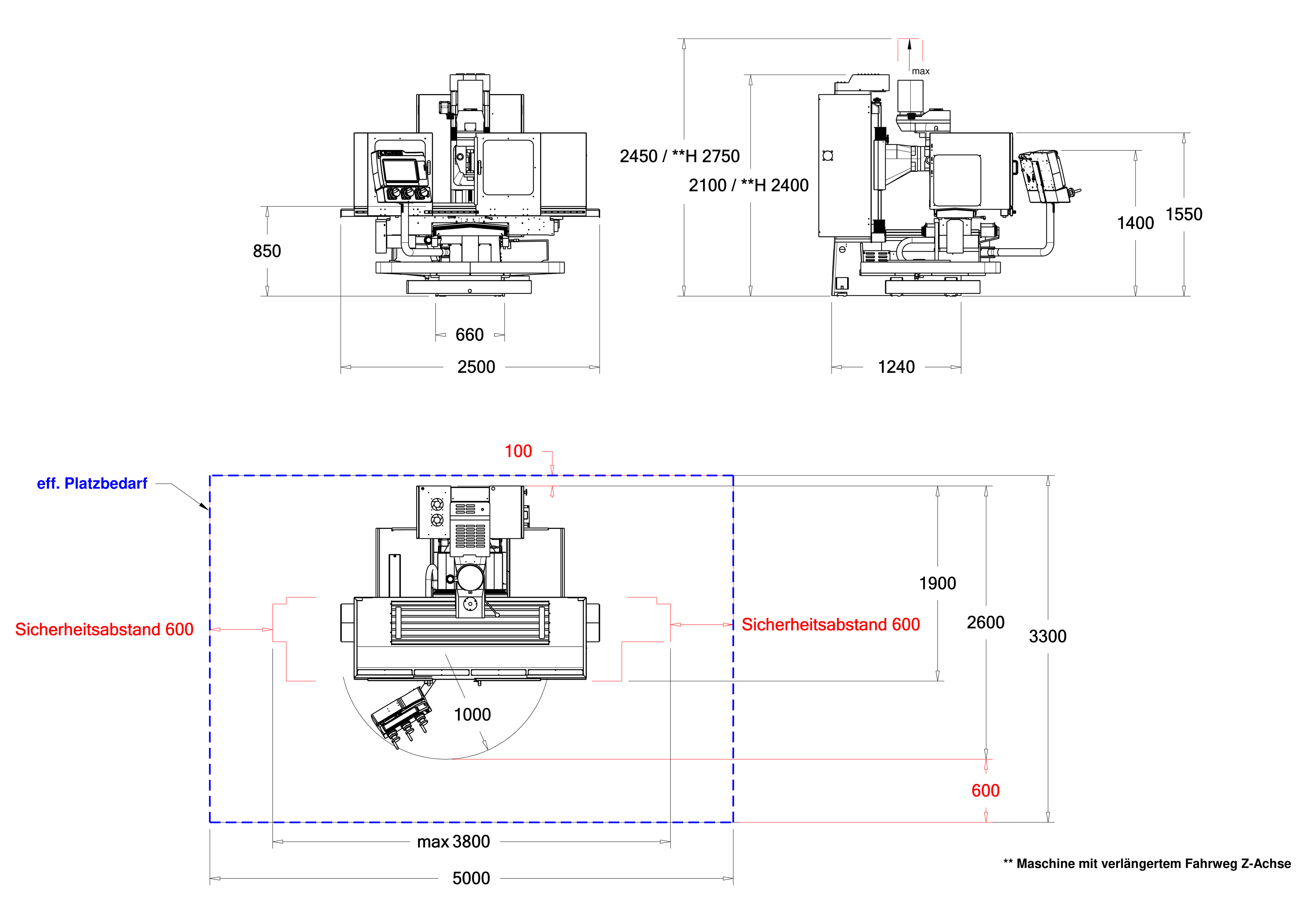

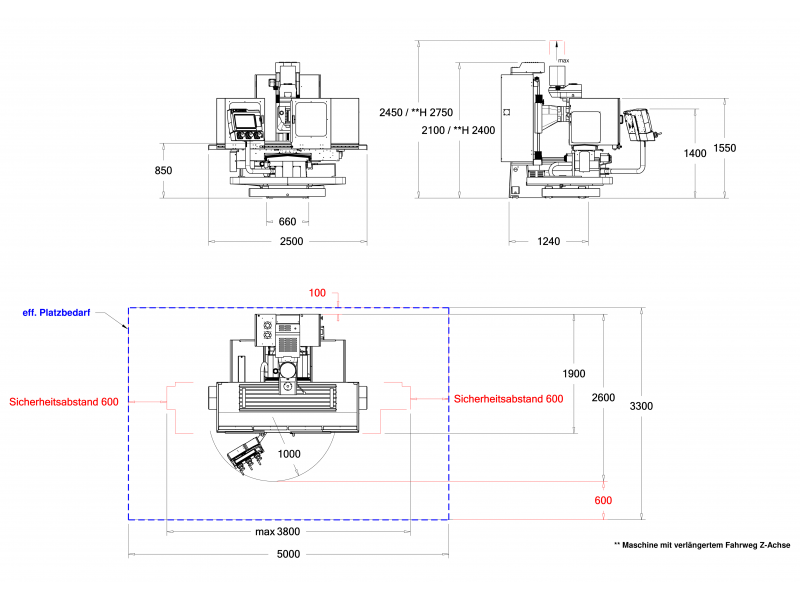

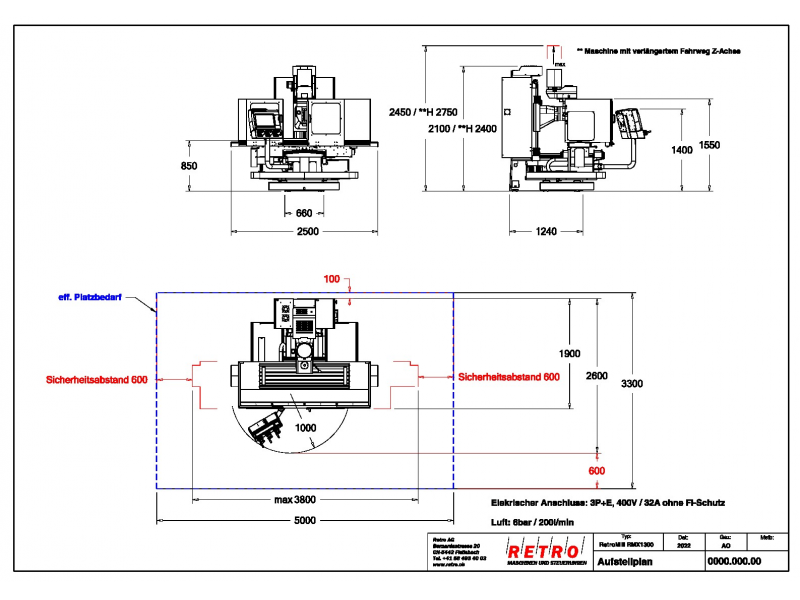

Platzbedarf mit Fahrweg L×T×H	2500 x 2300 x 2580 mm	3250 x 2600 x 2450 mm	3250 x 2600 x 2750 mm	3800 x 2600 x 2450 mm	3800 x 2600 x 2750 mm	4000 x 2600 x 2750 mm
Maschinengewicht	1900 kg	2200 kg	2200 kg	2500 kg	2500 kg	3200 kg.
Elektrische Anschlussleistung	32 A 400V	32 A 400V	32 A 400V	32 A 400V	32 A 400V	32 A 400V
Pressluft Anschluss	6 bar (220 L/min)	6 bar (220 L/min)	6 bar (220 L/min)	6 bar (220 L/min)	6 bar (220 L/min)	6 bar (220 L/min)

1 480 mm Fahrweg mit hinterer Y-Führungsabdeckung aus Kunststoff

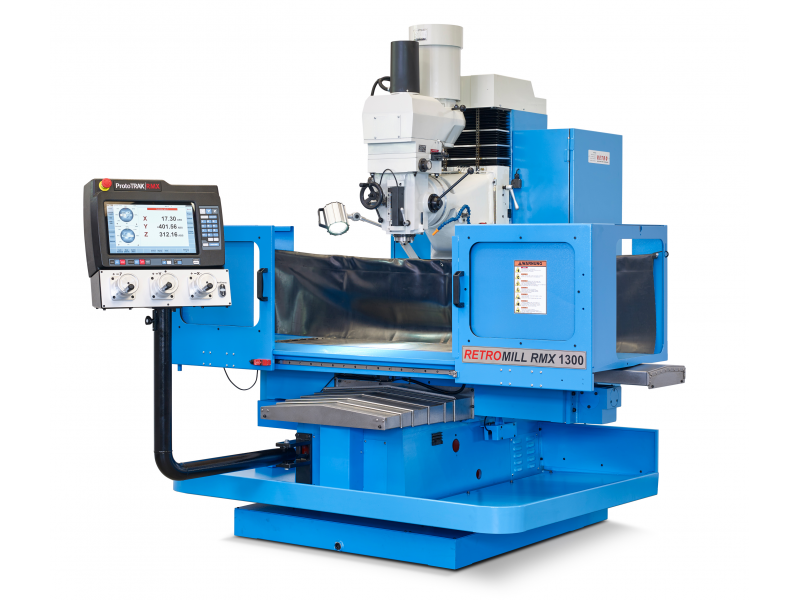

RETROMILL RMX 1300 H Bett Bohr-Fräsmaschine

Standard-Ausrüstung

ProtoTRAK® RMX Steuerung für Fräsmaschinen

Neue Funktionen

Software für die Retromill RMX Steuerung

Merkmale - Allgemeine Bedienung

Programm-Funktionen

Betriebsart Manuell

Standard Zyklen

Maschinen-Funktionen

Option Erweiterte Funktionen

Option Zapfen Fräsen

Parasolid-Dateikonverter-Option

DXF-Dateikonverter Option

Option zur Offline-Programmierung
