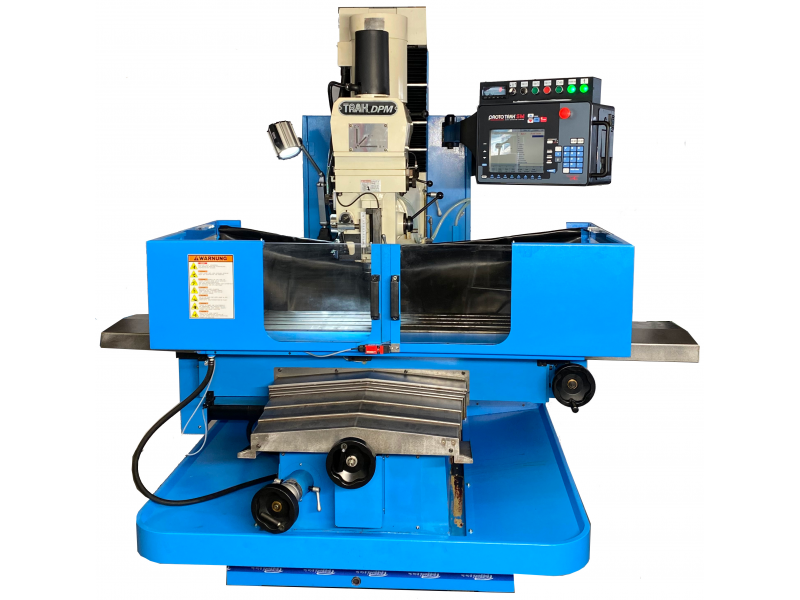

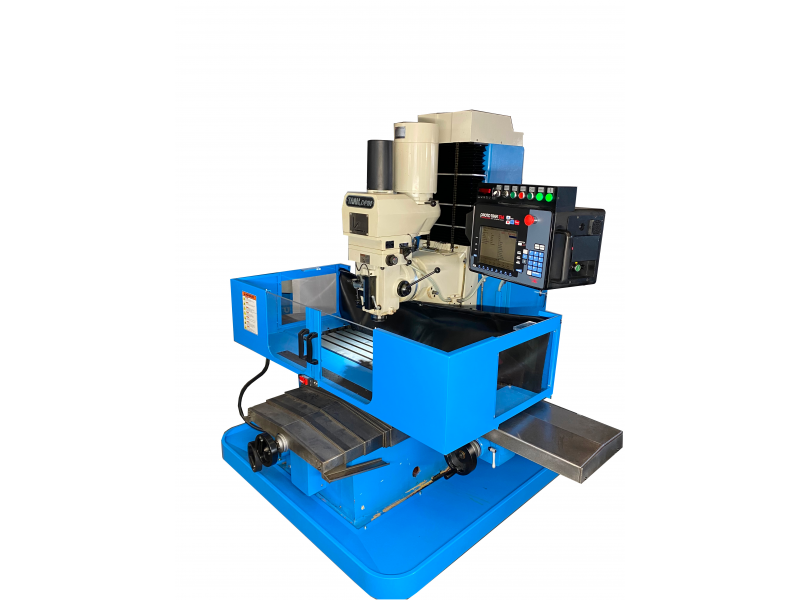

| | TRAK DPM SM 1000 Bett Bohr-Fräsmaschine gebraucht VERKAUFT |
| Fahrweg X-Achse |
1010 mm |
| Fahrweg Y-Achse |
430 mm (480 mm)1 |
| Fahrweg Z-Achse |
600 mm |
| Fahrweg Pinole |
125 mm |

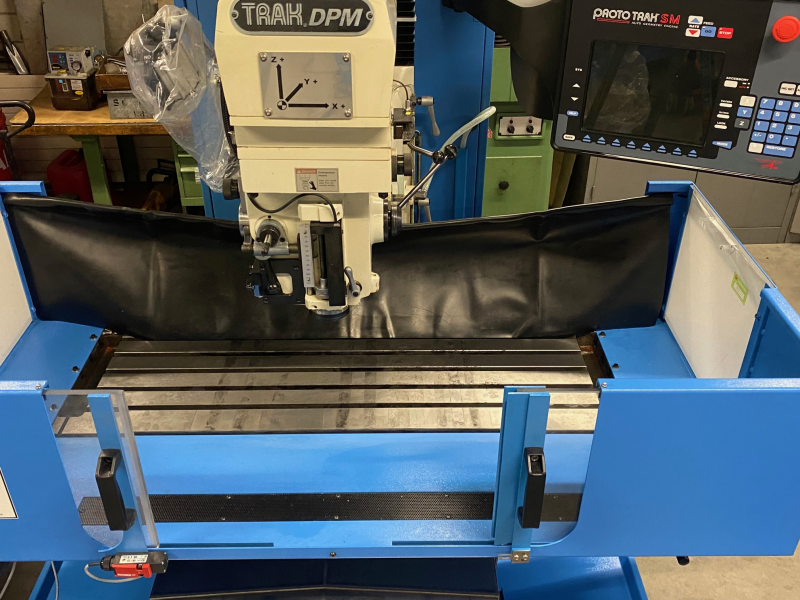

| Tischgrösse (L×B) |
1270 x 400 mm |
| Abstand Spindelmitte / Z-Führungsbahn |
525 mm |
| Abstand Spindelnase / Tisch |
0-600 mm |
| Abstand Tischmitte / Z-Führungsbahn |
445 mm |
| Tischbelastung max. |
800 kg |
| Maschinentisch-Höhe |
850 mm |
| T-Nuten Anzahl / Breite |
5 / 16 mm |
| T-Nuten Abstand |
63 mm |
| Fräskopf schwenkbar links / rechts |
45° |
| Pinolen Durchmesser |
100 mm |
| Pinolen Vorschübe |
0.04, 0.08, 0.15 mm/U |
| Spindelantrieb |
5.5 kW |
| Spindel-Drehzahl |
40 - 4500 U/min |
| Spindel-Konus |
SK40 |
| Drehzahlbereich |
2 Stufen 40-600 ; 300-5000 U/min. |
| Eilgang / Vorschub X,Y |
1-3800 mm/min |
| Kugelgewindespindeln |
X ,Y, Z 32 x 5 vorgespannt |
| AC Servo-Motoren Grösse |
1kW |

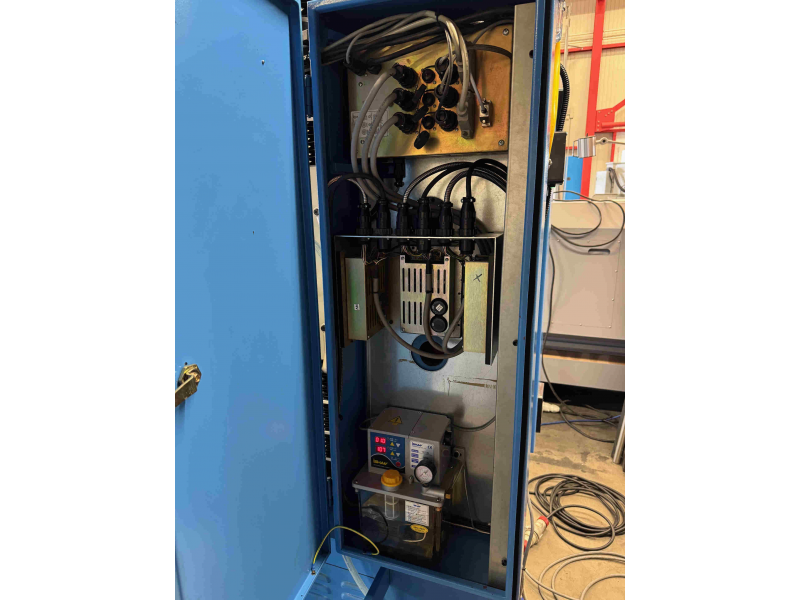

| Zentralschmierung |
2 Liter Automatisch |
| Führungsbahn Typ |
Gehärtet, geschliffen |
| Kühlmittelpumpe |
0.09 kW |
| Kühlmitteltank Füllmenge |
60 liter |
| Abmessung L×T×H |
2250 x 2000 x 2100 mm |
| Platzbedarf mit Fahrweg L×T×H |
3250 x 2600 x 2450 mm |
| Maschinengewicht |
2200 kg |
| Elektrische Anschlussleistung |
16 A 400V |
| Pressluft Anschluss |
6 bar (220 L/min) |
1 480 mm Fahrweg mit hinterer Y-Führungsabdeckung aus Kunststoff

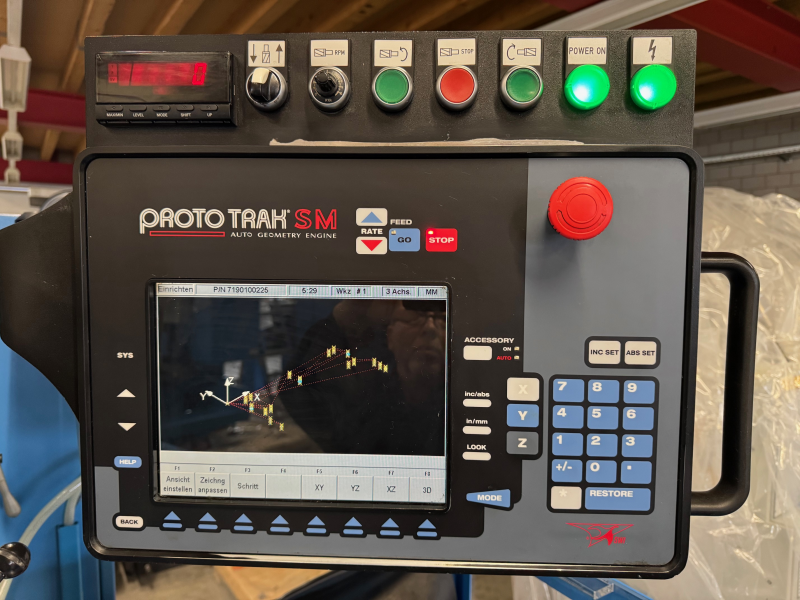

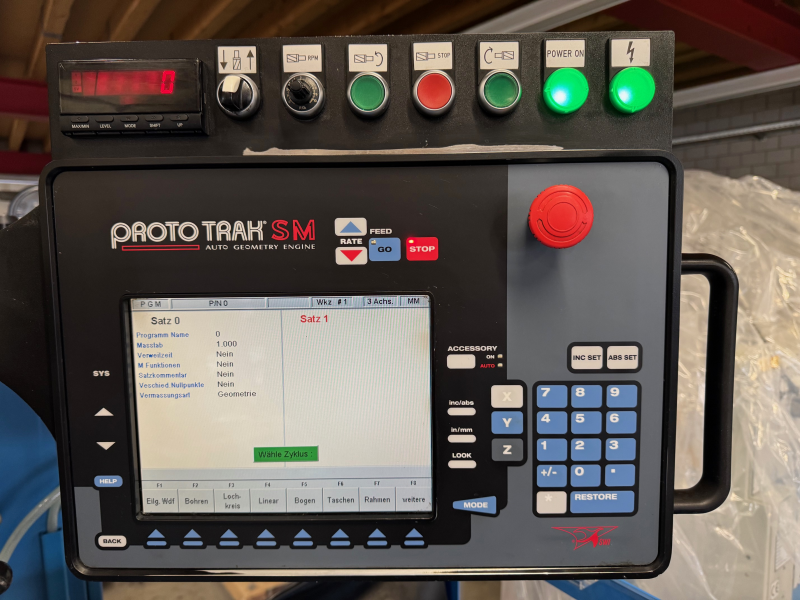

ProtoTRAK SM (Technische Daten, Eigenschaften und besondere Merkmale)
2 oder 3 Achsen-CNC Steuerung
4 Achsen Digitalanzeige (Ram mit Pinole verrechnet)
ProtoTRAK – WELTWEIT FÜHRENDE TECHNOLOGIE, FÜR EINFACHE BEDIENUNG, LEISTUNGSSTÄRKE UND SPASS.
Einfache Bedienung
Wie einfach? Einfach genug, um an einem Vormittag gelernt zu werden und nachmittags damit zu Arbeiten. So einfach, dass Sie die Möglichkeiten der CNC benutzen um ein paar Löcher zu bohren und auf die Handräder verzichten. 40.000 ProtoTRAK Anwender weltweit können diese einfache Bedienung bestätigen.
Leistungsstark
Wie leistungsstark? So leistungsstark, dass Sie auf einfache Art und Weise komplexe Konturen bearbeiten können, selbst wenn die Bemassung nicht ausreichend ist. Die ProtoTRAK-CNC errechnet automatisch die Geometrie für Sie.
Spass
Richtig, Spass! Weil das Leben angenehmer ist, wenn Sie eine Technologie einsetzen, die richtig auf Ihre Arbeit abgestimmt ist. Sie erledigen mehr mit weniger Anstrengung. Überraschen Sie Ihre Kunden mit einer viel höheren Reaktionsgeschwindigkeit. Verwenden Sie mehr Zeit darauf, Probleme zu lösen, anstatt sich mit Einrichten und Kurbeln zu beschäftigen. Spass ist wichtig!
ProtoTRAK – EINE EINZIGARTIGE KOMBINATION VON CNC TECHNIK MIT MANUELLER FLEXIBILITÄT. die Steuerung
Hardware
